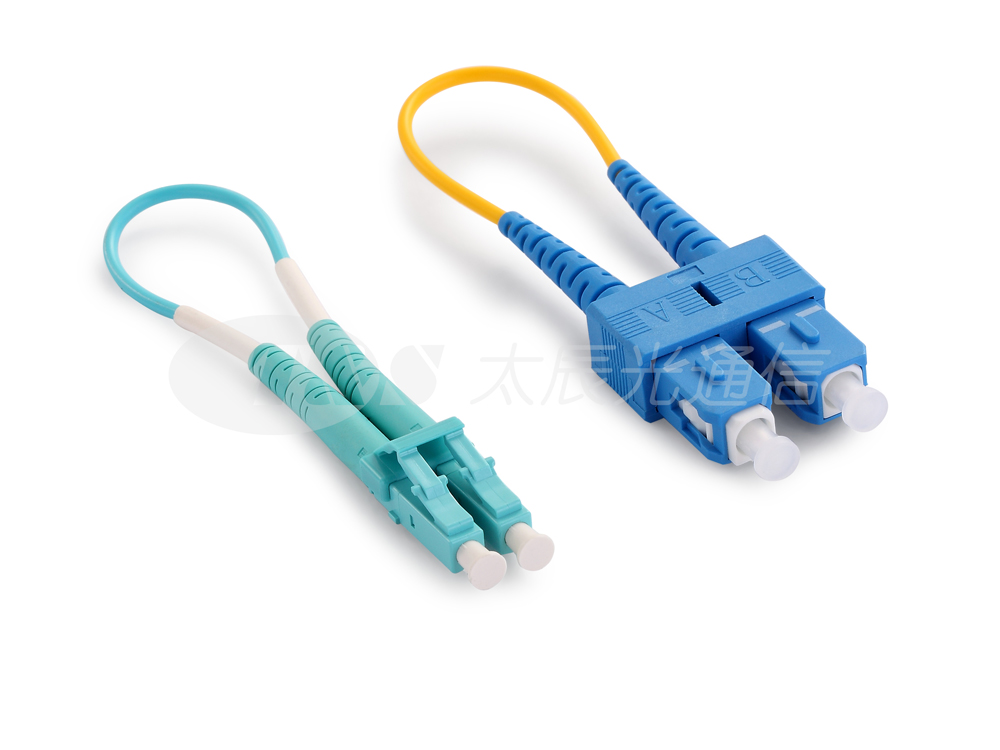

LC/SC Loopback

LC/SC Loopback

LC- of SC-loopback of ander aangepast, SM- en MM-vezeltype voor optie, optische informatie-routine-uitwisseling of test en vereiste apparatuur, LC-loopback is een RJ-45-achtige interface. Alle loopback voldoet aan de Telcordia-, IEC- en EIA/TIA-standaard.

Kenmerken van LC/SC Loopback

  • Duplexconnector of multi-fiberconnector

  • < p>MPO- of MTP-connector (voor multi-fiber connector)

  • Standaard verlies of laag verlies (voor multi-fiber connector)

  • PC of APC polish

  • Kabelvorm of behuizingsvorm

  • Verkrijgbaar in G.652, G.657, OM1, OM2, OM3, OM4 glasvezel

  • Optie voor LSZH, OFNR of OFNP kabelmantel

  • Optie voor A, B of C polariteit of Aangepast (voor multi-fiber connector)

  • Aangepaste lengte beschikbaar (multi-fiber connector≥15cm; duplex connector≥7.5cm)

  • 100% fabrieksmatig beëindigd en getest



Toepassingen van LC/SC Loopback

  • Systeemlustest

  • Optische lustest

  • Veroudering en testen van het systeem



Voldoet aan de normen van LC/SC Loopback

  • TIA/EIA-568.3-D

  • ISO/IEC 11801

  • IEC-61754-7

  • IEC61754-20

  • IEC61754-4

  • EIA/TIA-604-5

  • GR-1435-CORE

  • GR-326-CORE

  • GR-326-CORE

  • NFPA 262 of IEC 60332

  • Voldoet aan Richtlijn 2002/95/EC (RoHS)

  • BEREIK SvHC

  • EN 50575


Specificaties van LC/SC Loopback

Algemene specificatie
Technische specificatie:

Construction

Description

Fiber Count

2fibers for duplex type; 2-24fibers for multi-fiber connector

Fiber Mode

Single mode: OS2/G657 9/125um
Multimode: OM1 62.5/125 um OM2 OM3OM4 50/125um;

Fiber Brand

Corning SMF-28® Ultra optical fiber

Corning ClearCurve® multimode fiber

Cable Jacket Ratings

Low Smoke Zero Halogen (LSZH)
Riser (OFNR)

Plenum (OFNP)

Cable Jacket Color

OS2/G657: Yellow

OM1&OM2: Orange
OM3: Aqua; OM4: Aqua/Magenta
or Customized

Polarity

Type A, Type B, Type C (TIA-568.3-D) or Customized

Connector Type

SC LC MPO MTP

Connector Color

(SC LC)


SM(APC)

SM(PC)

OM3

OM4

or customized


Green

Blue

Aqua

Magenta/Aqua

Connector Color

(MPO MTP)


SM(APC)

SM(PC)

OM3

OM4

or customized

Low Loss

Yellow

Yellow

Aqua

Magenta/Aqua

Standard

Green

Blue

Aqua

Magenta/Aqua

Loopback housing color

black

Operating Temperature

-20°C to + 70°C

Storage Temperature

-40°C to + 85°C


Optical Properties

Singlemode

Multimode

Insertion Loss (dB)

APC ≤ 0.30 (Typical:≤ 0.15 )

UPC ≤ 0.20 (Typical:≤ 0.1 )

APC ≤ 0.30 (Typical:≤ 0.10 )

PC ≤ 0.20 (Typical:≤ 0.1 )

Insertion Loss (dB)

Low loss≤ 0.35 (Typical:≤ 0.25 )

Low loss≤ 0.35 (Typical:≤ 0.2 )

Standard Loss≤0.75 (Typical:≤ 0.4 )

Standard Loss≤ 0.6 (Typical:≤ 0.35 )

Return Loss (dB)

PC≥50; APC≥60

PC≥20; APC≥40

Wavelength (nm)

Singlemode: 1310/1550, Multimode: 850/1300

Fiber Attenuation (dB/km)

Singlemode: ≤0.35 at 1310nm, ≤0.2 at 1550nm
Multimode: ≤2.3 at 850nm, ≤0.6 at 1300nm

Transmission Distance

OM4: 150m at 40/100G, 550m at 10G
OM3: 100m at 40/100G, 300m at 10G

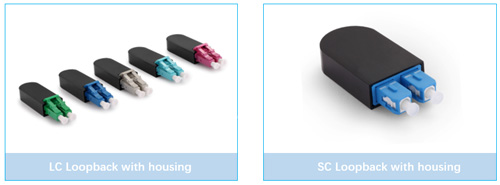

Behuizing en pull-tabblad van LC/SC Loopback

De loopback is beide uiteinden van vezels in een duplex-connector of een multi-fiber connector, dan is het optische signaal in dezelfde connector, don't 39;t verander signalen of herhaalde het terug naar zichzelf. Het kan een effectieve oplossing bieden, het emissievermogen van de netwerkapparatuur testen en de gevoeligheid ontvangen, vooral in 40/100G-netwerkcommunicatie via back-signaalpositionering kan allerlei potentiële fenomenen zijn, om een glasvezelnetwerk in paren op een enkele te bereiken element of interface en effectieve test en evaluatie van internet.



Behuizing en treklipje van LC/SC Loopback     Behuizing en pull-tab van LC/SC Loopback
