TFF Type WDM

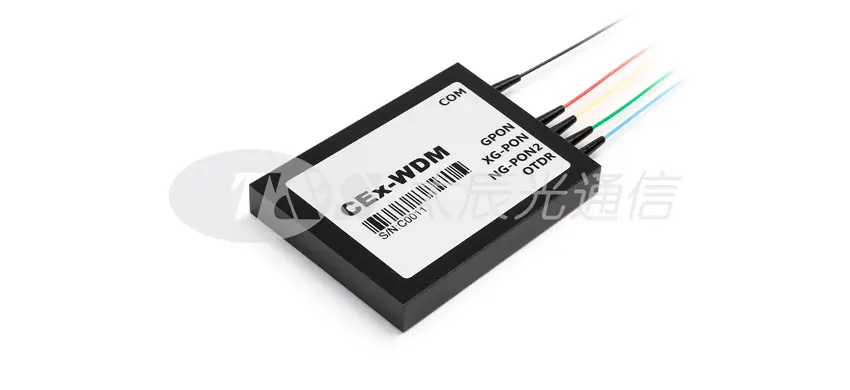

T & S TFF WDM is gebaseerd op Thin Film Filter (TFF)-technologie. Onze op filter gebaseerde WDM-productfamilie omvat de volgende golflengtevensters die gewoonlijk worden gebruikt in optische vezelsystemen: 1310/1490/1550nm (voor FWDM-apparaat), 1271 ~ 1611nm (voor CWDM-apparaat of-module), 1525 ~ 1565nm (C_band voor 100G/200G DWDM Apparaat of Module) en 1269.23 ~ 1318.35nm (voor 800G LWDM Apparaat of Module), 1271 ± 3.5 ~ 1371 ± 3.5nm (voor MWDM-Apparaat of Module) En 1270/1310/1490/1534/15777/1610/1650nm (voor Cex-wdm-modules, inclusief GPON, XG-PON, NG-PON2 en OTDR ).

T & S WDM-producten hebben een goede golflengte stabiliteit en temperatuurstabiliteit. Ze voldoen aan de eisen van gewone commerciële omgevingen en de industriële milieueisen van 5G fronthaul-netwerken; en de golflengte, bandbreedte en andere parameters van TFF-producten zijn flexibel. Overeenkomstige producten kunnen worden aangepast aan de eisen van de klant, zodat op TFF gebaseerde WDM-producten op grote schaal kunnen worden gebruikt in verschillende communicatiescenario's, zoals G-PON/XG-PON/NG-PON2 scenario's voor toegangsnetwerken, en CWDM/DWDM-transmissie voor netwerken in grootstedelijk gebied Scenario, van de BBU/DU van de 4G/5G fronthaul naar de RRU/AAU.

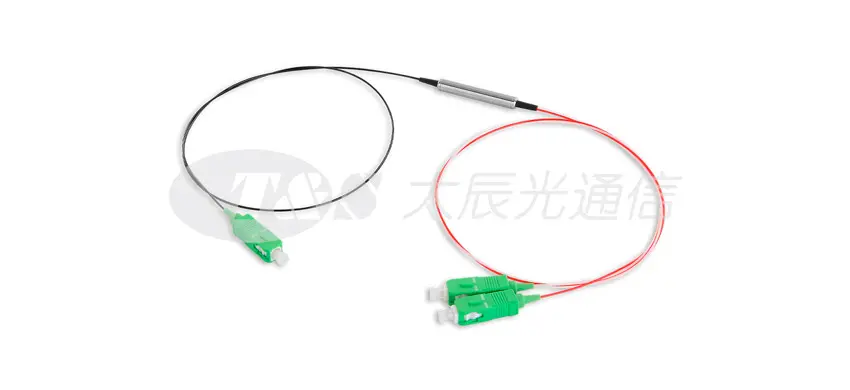

Bandscheider WDM-apparaat
  • T & S BWDM 3-poorten apparaat-C/L-Ф0, 9-1.0m-SC/APC-G657A1

Meer
Bandscheider WDM-apparaat
TFF CWDM 3 Poortsapparaat
  • T & S CWDM 3 Ports Device-1291-Ф0.9-1.0m-SC/APC-SMF-28®Ultra

Meer
TFF CWDM 3 Poortsapparaat

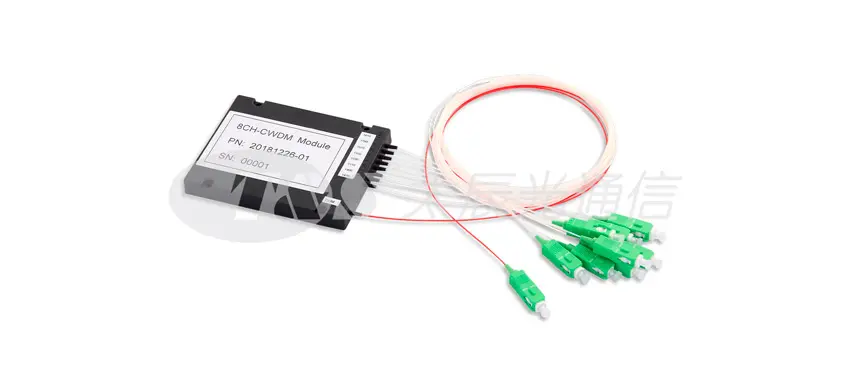

TFF CWDM-module
  • T & S CWDM Module-8ch-1471/1611-Ф0 9-1.0m-LC/APC-SMF-28®Ultra

Meer
TFF CWDM-module

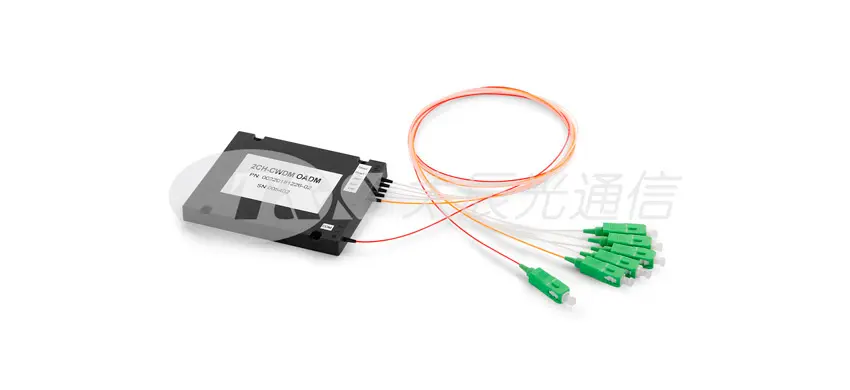

TFF CWDM OADM-module
  • T & S CWDM OADM-2ch-1271/1291-Ф0 9-1.0m-LC/UPC-G657A2

Meer
TFF CWDM OADM-module

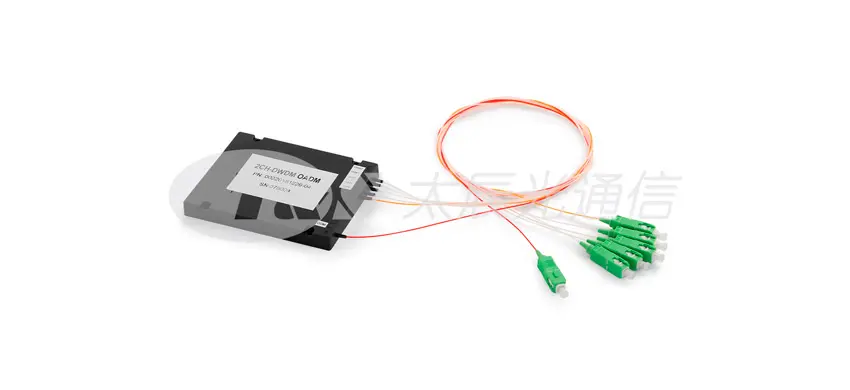

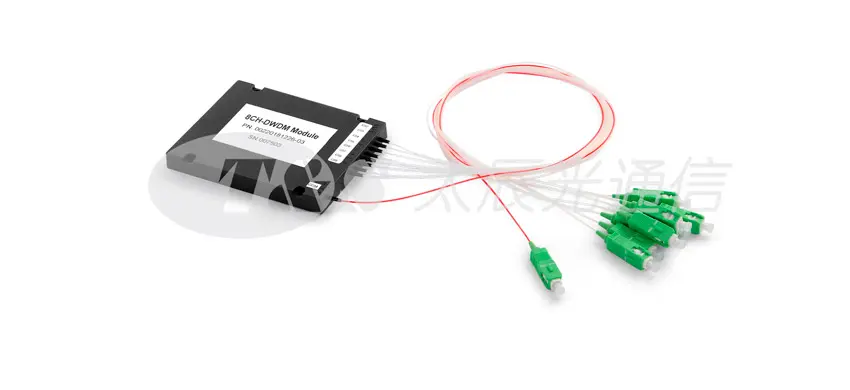

TFF 200GHz DWDM-module
  • T & S 200G DWDM Module-8ch-C45/C 59-Ф0, 9-1.0m-LC/APC-SMF-28®Ultra

Meer
TFF 200GHz DWDM-module

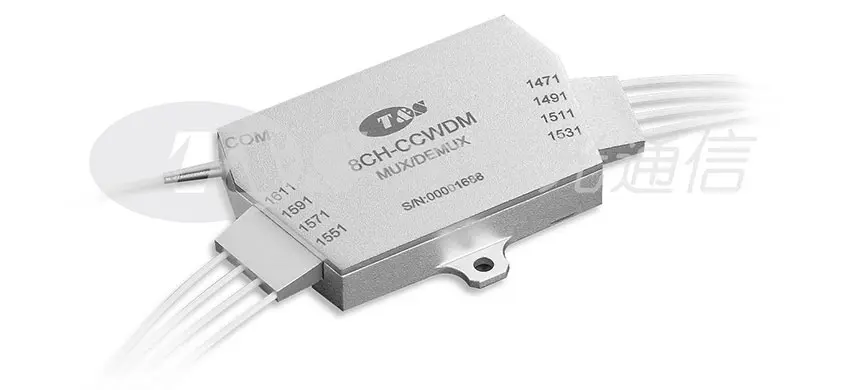

CCWDM-(8ch EXP)

De aangrenzende kanalen van CCWDM gebruiken parallelle stralen om in de vrije ruimte te cascaden in plaats van optische vezels te gebruiken. Zonder de vezel die in cascade wordt gebruikt, kan de grootte van het CCWDM-pakket 54x25x7mm bereiken, wat ongeveer 3 keer kleiner is dan dat van het standaard CWDM-pakket.

CCWDM optische module wordt veel gebruikt op het gebied van grove golflengteverdeling multiplexsysteem, PON-netwerk, CATV-verbinding, telecommunicatienetwerk, ondernemingsnetwerk, grootstedelijk netwerk WDM-systeem, 4G/5G communicatie mobiel systeem, 100G-oplossing, toegangsnetwerk, grootstedelijk gebied netwerk WDM-systeem, optische vezelgereedschappen en ga zo maar door.


Meer
CCWDM-(8ch EXP)
CCWDM-(9ch)

De aangrenzende kanalen van CCWDM gebruiken parallelle stralen om in de vrije ruimte te cascaden in plaats van optische vezels te gebruiken. Zonder de vezel die in cascade wordt gebruikt, kan de grootte van het CCWDM-pakket 54x25x7mm bereiken, wat ongeveer 3 keer kleiner is dan dat van het standaard CWDM-pakket.

CCWDM optische module wordt veel gebruikt op het gebied van grove golflengteverdeling multiplexsysteem, PON-netwerk, CATV-verbinding, telecommunicatienetwerk, ondernemingsnetwerk, grootstedelijk netwerk WDM-systeem, 4G/5G communicatie mobiel systeem, 100G-oplossing, toegangsnetwerk, grootstedelijk gebied netwerk WDM-systeem, optische vezelgereedschappen en ga zo maar door.


Meer
CCWDM-(9ch)
CCWDM-(18ch)

De aangrenzende kanalen van CCWDM gebruiken parallelle stralen om in de vrije ruimte te cascaden in plaats van optische vezels te gebruiken. Zonder de vezel die in cascade wordt gebruikt, kan de grootte van het CCWDM-pakket 70x60x7mm bereiken, wat ongeveer 4 keer kleiner is dan dat van het standaard CWDM-pakket.

CCWDM optische module wordt veel gebruikt op het gebied van grove golflengteverdeling multiplexsysteem, PON-netwerk, CATV-verbinding, telecommunicatienetwerk, ondernemingsnetwerk, grootstedelijk netwerk WDM-systeem, 4G/5G communicatie mobiel systeem, 100G-oplossing, toegangsnetwerk, grootstedelijk gebied netwerk WDM-systeem, optische vezelgereedschappen en ga zo maar door.


Meer
CCWDM-(18ch)

TFF Type WDM FAQs

Wat is WDM-technologie?

WDM (golflengteverdeling multiplexing, WDM)-technologie moet tegelijkertijd meerdere golflengteoptische draaggolfsignalen verzenden en elke optische drager werkt in de FDM-of TDM-modus, en elke drager heeft meerdere analoge of digitale signalen. Het basisprincipe is om de optische dragersignalen van verschillende golflengten aan de transmissiezijde te combineren (multiplex) en ze aan dezelfde optische vezel te koppelen voor transmissie op de lijn. Bij aankomst aan het ontvangende uiteinde zullen de optische draaggolfsignalen van verschillende golflengten worden gescheiden (demultiplexed), zodat het aantal optische vezels dat in de hoofdtransmissieverbinding wordt gelegd, zal worden verdubbeld. Daarom wordt deze technologie optische golflengteverdeling multiplexing genoemd, wat optische golflengteverdeling multiplexing Hergebruik-technologie wordt genoemd.

Wat zijn de soorten technologieën die WDM-producten in de industrie kunnen realiseren?

Momenteel zijn er drie hoofdtechnologieën om WDM-producten te realiseren: vezelgesmolten taper (FBT), dunnefilmfilter (TFF) en gerangschikt golfgeleiderrooster (AWG). Onder hen zijn TFF en AWG de twee meest gebruikte WDM-technologieën.

Wat is de classificatie van WDM volgens de kanaalafstand?

Volgens de kanaalafstand kan WDM worden onderverdeeld in CWDM (spaarzame golflengteverdeling multiplexing) en DWDM (dichte golflengteverdeling multiplexing). De kanaalafstand van CWDM is 20nm, terwijl die van DWDM van 0,4 nm tot 1,2 nm is. Daarom wordt CWDM, vergeleken met DWDM, schaarse WDM-technologie genoemd.

Wat is dunne filmfilter (TFF) WDM? Diëlektrische dunne film WDM is samengesteld uit dunne filmfilter (TFF).

TFF is samengesteld uit tientallen tot honderden diëlektrische films van verschillende materialen, brekingsindex en dikte. De ene laag heeft een hoge brekingsindex en de andere heeft een lage brekingsindex, dus het is een doorlaatband voor een bepaald golflengtebereik en een stopband voor een ander golflengtebereik, die de vereiste filterkarakteristieken vormt.

Meer informatie >
