Standaard Keramische Ferrule

Wat is een keramische ferrule?

Optische ferrule speelt een belangrijke rol in Fiber Connectors en Fiber Patchcord. Met de kenmerken van laag invoegverlies vereist voor optische transmissie, een lage waarde in elasticiteitscoëfficiënt, uitstekende sterkte en hoge weerstand tegen veranderlijke omgevingen, wordt de keramische ferrule meestal gebruikt inOptische connectoren.

Met de hoge duurzaamheid en de hoogste niveaus van dimensionale controle, zijn deze soorten glasvezelferrules beschikbaar voor alle vezeltoepassingen die zijn aangewezen in TIA/EIA-568-B.1 bekabelingsarchitectuurstandaarden. Keramische ferrule, die in wezen zirkonia-materialen zijn, bezit een briljante controle over de grootte. Dit soort ferrules van optische vezels maakt efficiënt polijsten mogelijk met een grotere herhaalbare geometrie en een fijnere oppervlakteafwerking. Een goede vezeluitlijning in keramische ferrules met zirkoniumoxide is verzekerd door de modernste precisiegieten/bewerken van de ferrule-keramiek om volledig contact van vezeluiteinden te garanderen.


Fiber Ferrule Types

Standaard Ferrules


Standaardferrules worden doorgaans gebruikt als subcomponenten binnen glasvezelconnectoren, maar kunnen ook worden geïntegreerd in verschillende gespecialiseerde toepassingen. Ze zijn gemaakt van zirkonia keramiek, wat de hoogste prestaties en duurzaamheid biedt van alle soorten ferrule materiaal. Alle standaard Ferrules zijn precisie vervaardigd volgens strenge kwaliteitsnormen. Niet-standaard ferrules zijn ontworpen om te voldoen aan unieke eisen voor een breed scala aan toepassingen, waaronder medische, militaire of wetenschappelijke integratie. Niet-standaard ferrules zijn ook gemaakt van zirkonia-keramiek, met binnendiameters van 80 micron tot 750 micron, in lengtes van 2,5mm tot 22,4mm, en met functies zoals multi-step, verzinkt, flats, sleuven, groeven en afschuiningen.

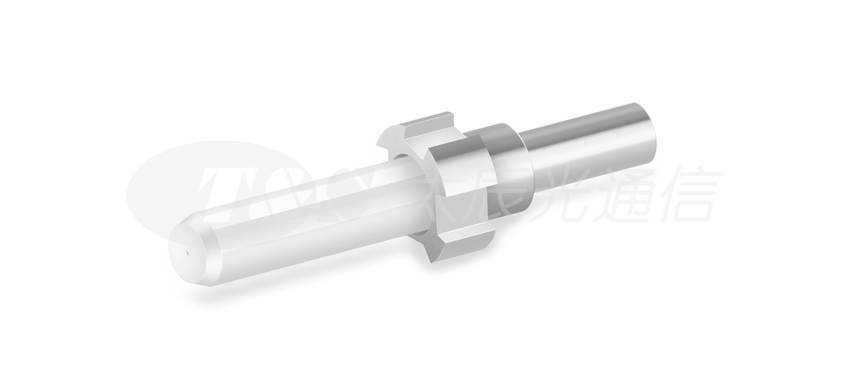

SC/SM/PC met Flens
  • SC Singlemode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 1.0um

  • ID 0,125/0,126mm, lengte 10,5mm met CU/SUS-flens

Meer
SC/SM/PC met Flens

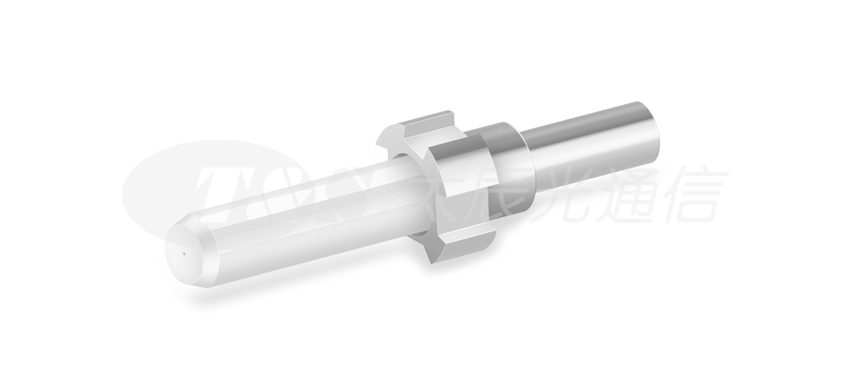

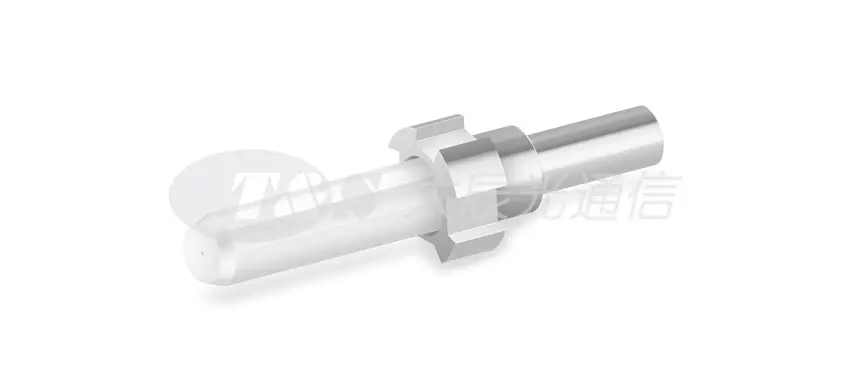

SC/MM/PC met Flens
  • Keramische standaard Ferrule SC Multi-Mode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 4.0um, ID 0,126 ~ 0,130mm

  • Met CU/SUS-flens

Meer
SC/MM/PC met Flens

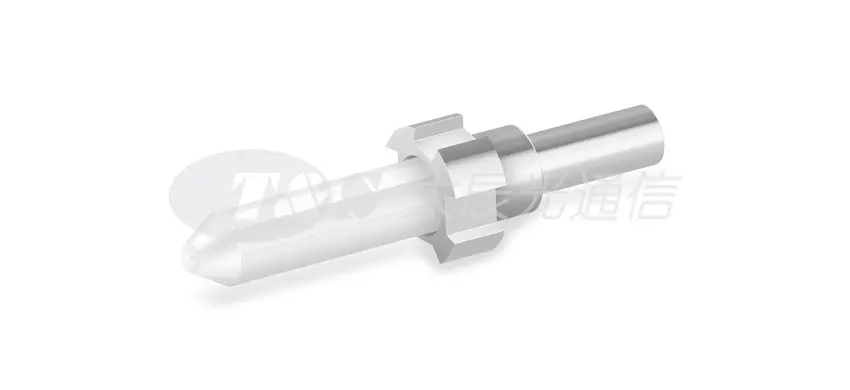

SC/SM/Cone met Flens
  • Keramische standaard Ferrule SC Single-Mode Cone Tip

  • OD 2.4990mm, Concentriciteit 1.0um, met CU/SUS-Flens


Meer
SC/SM/Cone met Flens

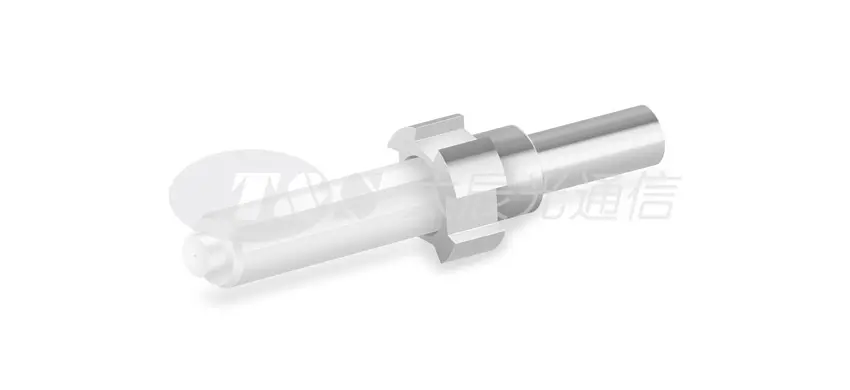

SC/SM/Stap met Flens
  • Keramische standaard Ferrule SC Single-Mode Step Tip

  • OD 2.4990mm, Concentriciteit 1.0um, met CU/SUS-Flens

Meer
SC/SM/Stap met Flens

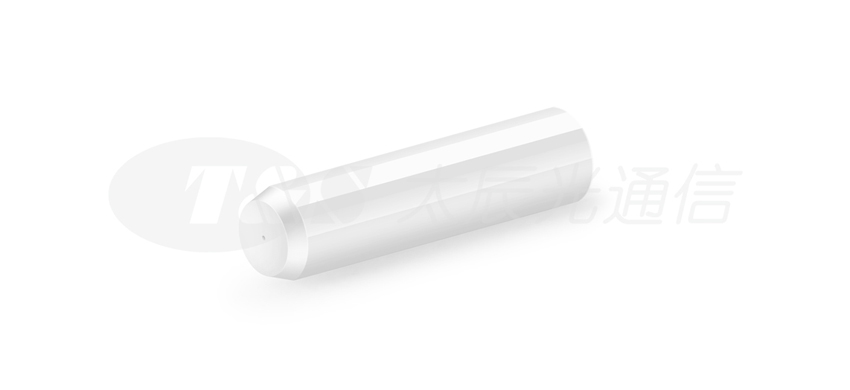

SC/SM/PC
  • Keramische standaard Ferrule SC Single-Mode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 1.0um, zonder Flens

Meer
SC/SM/PC

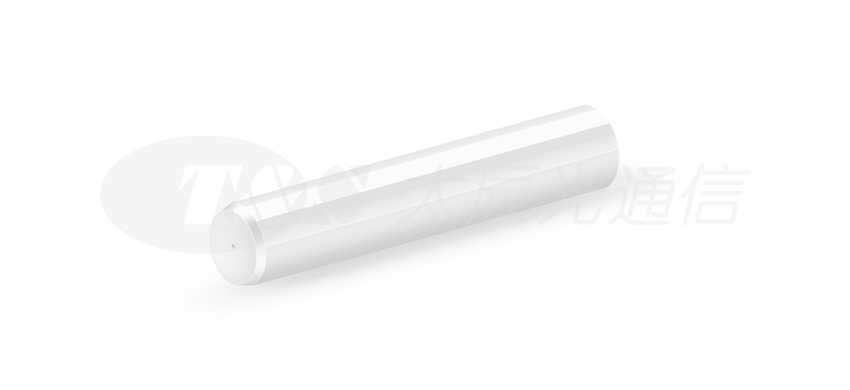

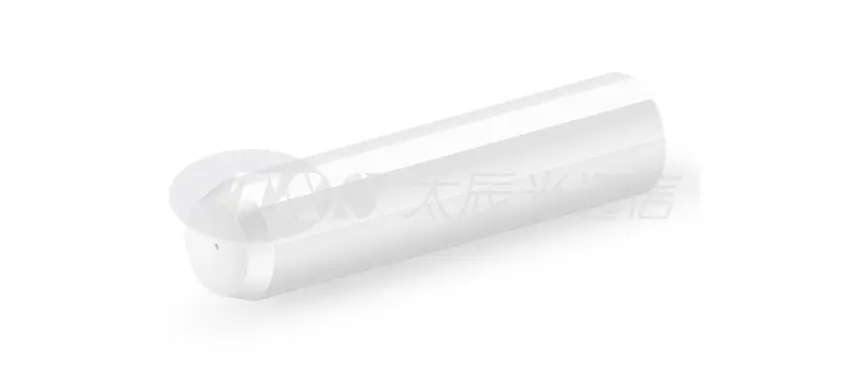

SC/MM/PC
  • Keramische standaard Ferrule SC Multi-Mode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 4.0um, zonder Flens

Meer
SC/MM/PC

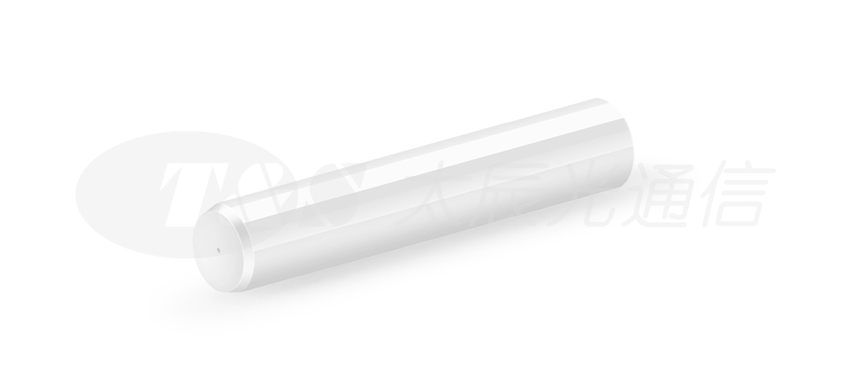

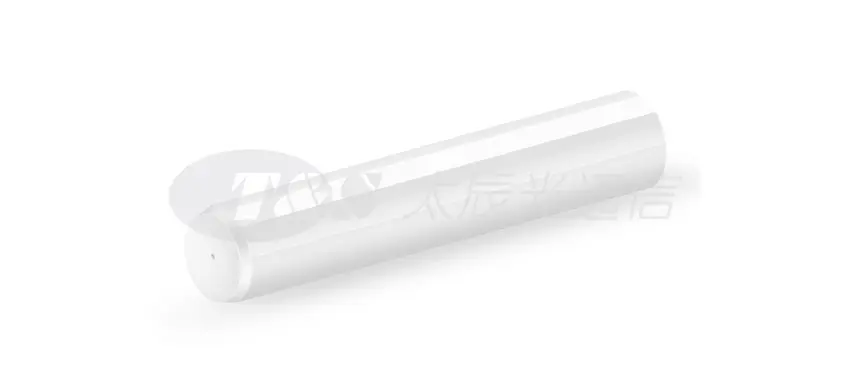

ST/SM/PC
  • Keramische standaard Ferrule ST Single-Mode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 1.0um

  • Ferrel Lengte 12.7mm zonder Flens

Meer
ST/SM/PC
ST/MM/PC
  • Keramische standaard Ferrule ST Multi-Mode PC(Chamfer) Tip

  • OD 2.4990mm, Concentriciteit 4.0um

  • Ferrel Lengte 12.7mm zonder Flens

Meer
ST/MM/PC

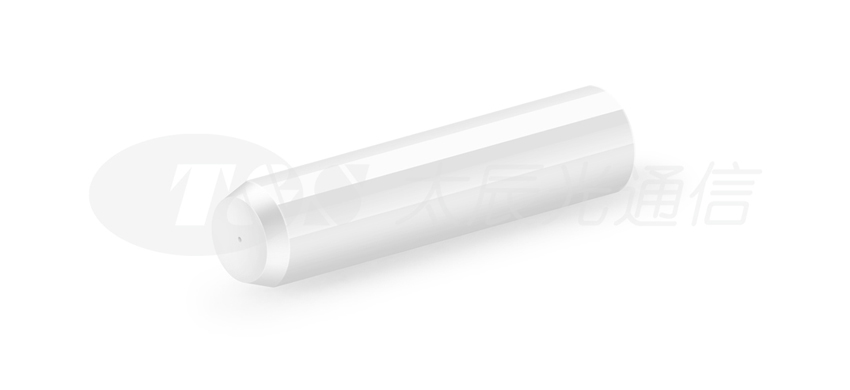

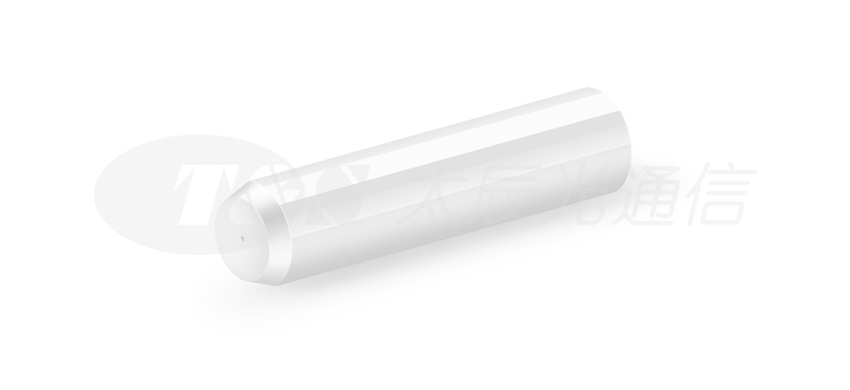

SMA/SM
  • Keramische standaard ferrule SMA enkelvoudige modus platte tip

  • OD 3.174mm, Concentriciteit 1.0um, ID 0,125/0,126mm, lengte 12,7mm zonder flens.

Meer
SMA/SM

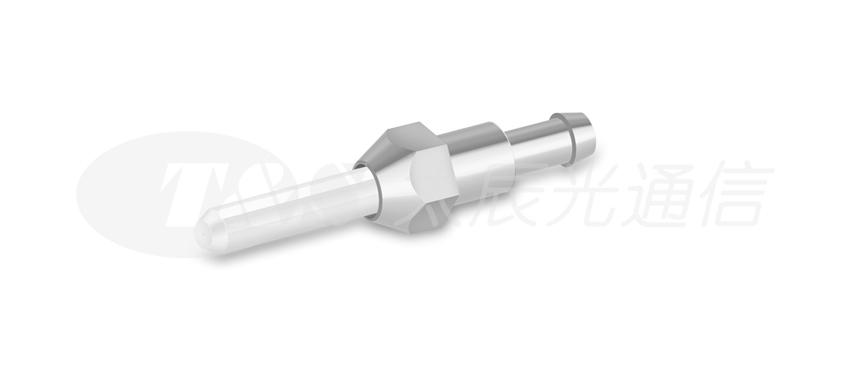

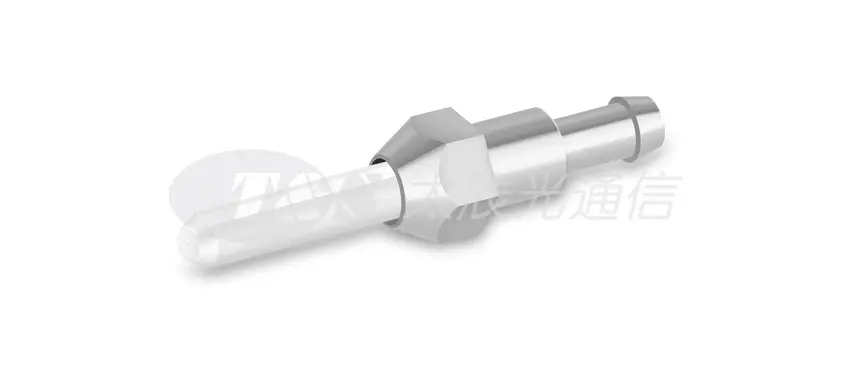

LC/MM met Flens
  • Keramische standaard Ferrule LC Multi-Mode Platte Tip

  • OD 1.2490mm, Concentriciteit 4.0um, ID 0,126 ~ 0,130mm

  • Lengte 6.5mm met CU/SUS Flens.

Meer
LC/MM met Flens

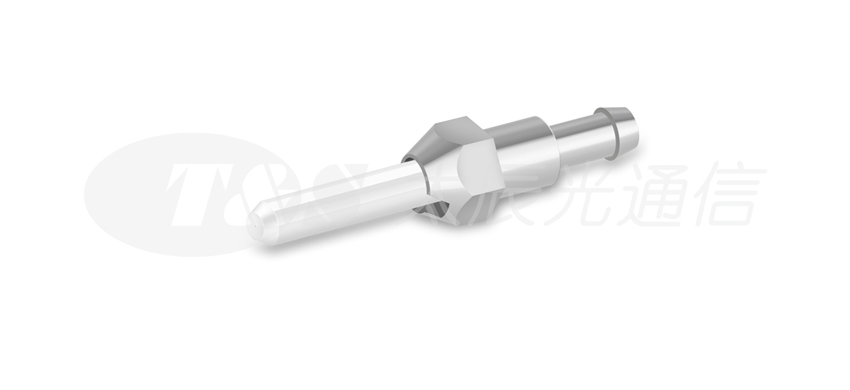

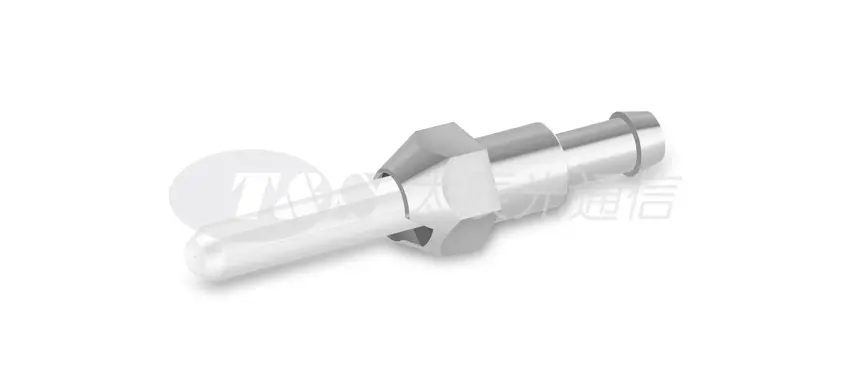

LC/SM/APC met Flens
  • Keramische standaard Ferrule LC Multi-Mode APC Vorm Tip

  • OD 1.2490mm, Concentriciteit 1.0um, ID 0,125/0,126mm

  • Lengte 6.5mm met CU/SUS Flens.

Meer
LC/SM/APC met Flens
MU/MM met flens
  • Keramische standaard Ferrule LC Multi-Mode Platte Tip

  • OD 1.2490mm, Concentriciteit 4.0um, ID 0,126 ~ 0,130mm

  • Lengte 6.5mm met MU Flens.

Meer
MU/MM met flens

Ontstaan uit de eerste fabrikant van keramische ferrule op het vasteland van China in de jaren negentig

De voorganger van T & S, HNK, een Chinees-Japanse joint venture, werd opgericht door de mede-oprichter van T & S en nu de voorzitter van de heer Jimmy Chang met zijn Japanse partner in het begin van de jaren negentig in Shenzhen, china. Dat is de eerste keramische ferrule productie-onderneming in China. Het kerntechnologieteam van HNK creëerde T & S in 2000 en erfde de meest geavanceerde keramische ferrule-productietechnologie en blijft de hele tijd verfijnen. De kerntechnologie is door de jaren heen de maatstaf geweest in de topproductie van keramische ferrule.

De extrusie-en bewerkingsprocessen van T & S zorgen voor keramische ferrules met een hoge concentriciteit aan beide uiteinden en zeer nauwkeurige binnen-en buitendiameters. Optische ferrule wordt gebruikt voor toepassingen zoals optische connectoren, dempers en vezelstompen.

Op basis van de accumulatie en prestaties in zeer nauwkeurige verwerking van keramische ferrule door de jaren heen, biedt T & S ook apparatuurcomponenten en mallen om aan verschillende behoeften van onze klanten te voldoen.

Standaard optische vezel keramische ferrule veelgestelde vragen

Standaard voor keramische ferrule?

YDT 1198.1-2014 technische specificatie van ferrule voor optische vezel connector deel 1: keramische ferrule

Hoeveel kwaliteiten zijn er in de standaard glasvezel ferrule?

SM kan worden onderverdeeld in drie kwaliteiten: A / B / C, waarin A / B / C-niveau glasvezelferrules overeenkomt met A / B / C-connectoren. MM is niet geclassificeerd.

Wat is de kern vrije klasse B ferrule?

De connector gemaakt van dit soort fiber optic ferrules kan direct voldoen aan de eisen van random B connector random matching zonder tunning. De klasse B-connector gemaakt van dit soort glasvezelferrules heeft grote voordelen in kosten en prestaties.

Hoe de concentriciteit van glasvezelferrules te detecteren?

Over het algemeen zijn er twee typen, de ene is contacttype (sondedetectie), de andere is contactloos (optische detectie). In het vroege stadium is het voornamelijk sonde-detectie. Op dit moment gebruiken de reguliere plug-in-fabrikanten optische detectie. In vergelijking met de detectie van de sonde is de nauwkeurigheid van de optische detectie hoger, de IL-overeenkomst tussen de geselecteerde plug en connector is beter en de secundaire vervuiling kan effectief worden vermeden.

Wat is de buigsterkte van keramische ferrule?

SC / LC eis> 1200Mpa
