PLC Type WDM

In plaats van een dunne filmfilter naar mux-of demux-golflengten te brengen, bereikt het PLC-type hetzelfde doel door gebruik te makenChip PLC, Dat licht gelijkmatig verdeelt en geleidt met verschillende golflengten. Bij T & S bieden we momenteel meerkanaals AWG DWDM-modules en 4ch CWDM/LWDM-apparaten.

PLC-type WDM-producten zijn een type product dat is ontwikkeld op basis van vlakke optische golfgeleidertechnologie, die het principe van gerangschikt golfgeleiderrooster gebruikt om de functie van golfverdeling en multiplexing te realiseren; momenteel dit type product is hoofdzakelijk verdeeld in twee categorieën, de eerste categorie is high-channel 100G DWDM product AWG; Het tweede type is low-channel CWDM of Lan-WDM, het eerste type wordt voornamelijk gebruikt in high-density metro DWDM transmissienetwerk over lange afstand, en werkt samen met EDFA om lange afstand hoge capaciteit backbone fiber transmissie te realiseren; het tweede type Hoofdzakelijk gebruikt in TOSA en ROSA van verschillende QSFP optische modules om 4*10G/4*25G parallelle hogesnelheidstransmissie te realiseren.

32CH AAWG (Gauss) Module

De athermische AWG-module is een apparaat voor golflengtemultiplexing/demultiplexing op basis van siliciumsiliciumvlakke optische golfgeleidertechnologie en heeft geen elektrisch stroomverbruik. Het wordt gebruikt in C-band DWDM-systeem.


Meer
32CH AAWG (Gauss) Module
40CH AAWG (Gauss) Module

De athermische AWG-module is een apparaat voor golflengtemultiplexing/demultiplexing op basis van siliciumsiliciumvlakke optische golfgeleidertechnologie en heeft geen elektrisch stroomverbruik. Het wordt gebruikt in C-band DWDM-systeem.


Meer
40CH AAWG (Gauss) Module

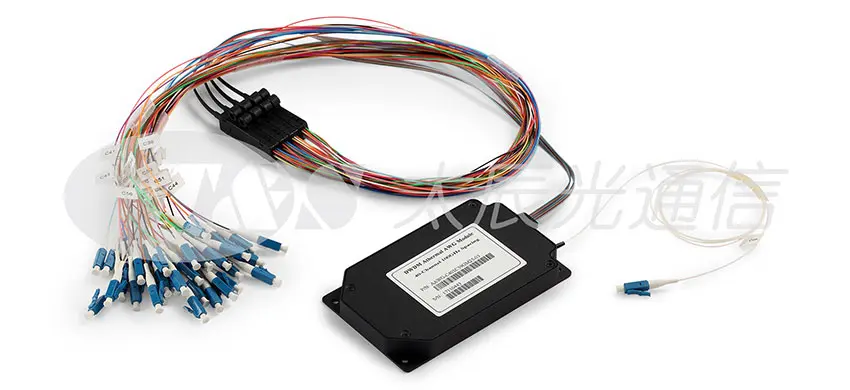

48CH AAWG (Gauss) Module

De athermische AWG-module is een apparaat voor golflengtemultiplexing/demultiplexing op basis van siliciumsiliciumvlakke optische golfgeleidertechnologie en heeft geen elektrisch stroomverbruik. Het wordt gebruikt in C-band DWDM-systeem.


Meer
48CH AAWG (Gauss) Module

PLC Type WDM FAQs

Wat zijn de verschillen tussen CWDM en DWDM in kanaalafstand en golflengtebereik?

DWDM kan worden onderverdeeld in drie soorten: 200ghz, 100GHz, 50GHz enzovoort. Het werkbereik bevindt zich over het algemeen in de C L-band (1525-1610nm), waarvan de C-band (1525-1565nm) de meest voorkomende is;

200g: het centrale golflengteinterval is 1,6nm

100g: het centrale golflengte-interval is 0,8nm

50g: het centrale golflengte-interval is 0,4nm

CWDM: het golflengteinterval van coalse WDM is 20nm en het werkbereik is over het algemeen in de volledige band (1260-1610nm); het heeft over het algemeen betrekking op de volgende 18 centrale golflengten:

1271.1291, 1311.1331, 1351.1371, 1391.1411, 1431, 1451.1471, 1491.1511, 1531.1551, 1571.1591, 1611


Wat is het verschil tussen CWDM en DWDM transmissiesysteem toepassingsscenario's?

CWDM-transmissiesysteem maakt over het algemeen gebruik van ongekoelde lasers en optische versterkers, en de kosten zijn lager dan die van DWDM. Daarom is CWDM-technologie geschikt voor korte afstanden, hoge bandbreedte, toegangspunt intensieve communicatietoepassingen, voornamelijk gebruikt in de convergentielaag van het grootstedelijk gebied, toegangslaag, privénetwerk, kleine backbone-laag van de stad.


DWDM wordt voornamelijk gebruikt in Metro backbone-laag en interlokale backbone-netwerk. Door het gebruik van DFB-laser voor golflengtestabiliteitscontrole met koeling, erbium-gedoteerde vezelversterker (EDFA), voorwaartse foutcorrectie (FEC)-technologie, dispersiecompensatietechnologie, ultra lange afstand niet-regeneratief relais, ultragrote capaciteit transmissie wordt gerealiseerd.


Wat is AWG?

Arrayed waveguide grating (AWG) is een soort vlak geïntegreerd golfgeleider (PLC) WDM-apparaat met multiplexing en demultiplexing functies. Het principe van het gebruik van AWG om WDM-apparaten te realiseren, werd voor het eerst voorgesteld door M.K. Smith in 1988. AWG heeft de functie om zich tegelijkertijd te concentreren en te verspreiden. Dat wil zeggen, dezelfde golflengte van licht kan op één punt worden gericht, en de focus van verschillende golflengten kan worden verschoven door dispersie.

Wat is het effect van temperatuurverandering op AWG?

De prestaties van AWG zijn ook nauw afhankelijk van temperatuurgevoeligheid of thermische stabiliteit. De verandering van temperatuur zal de verandering van de brekingsindex van het materiaal veroorzaken, wat het thermo-optische effect van het materiaal wordt genoemd. De veranderingsindex van de materiaalbrekingsindex naar de temperatuur niet wordt de term optische coëfficiënt van het materiaal genoemd. De verandering van temperatuur zal de spectrale verschuiving van AWG veroorzaken en het invoegverlies en overspraak vergroten. Daarom is het van groot belang en praktische waarde om de gevoeligheid van AWG voor temperatuur te verminderen en de athermische werking van het apparaat te realiseren.
