Het groeiende interconnectievermogen van mensen, apparaten en machines heeft geleid tot een snel toenemende behoefte aan detectieoplossingen die het mogelijk maken om een verscheidenheid aan parameters in een breed scala aan toepassingen te meten. De grenzen en tekortkomingen van traditionele detectietechnologieën maakten de weg vrij voor het opkomende veld van glasvezeldetectie. Optische vezels zijn lichtgewicht, passieve en onopvallende detectiedraden met een dikte die vergelijkbaar is met mensenhaar. De detectiefuncties kunnen worden afgestemd op de behoeften van de applicatie en de ongekende multiplexmogelijkheden maken het mogelijk om weg te gaan van traditionele discrete meetpunten naar continue metingen die spanning en temperatuurgradiënten visualiseren, druk, multidirectionele kracht, informatie over kromming en vorm. De technologie wordt tegenwoordig gebruikt in zware omgevingen in verschillende industrieën, variërend van industriële verwerking, structurele gezondheidsmonitoring en energie tot lucht-en ruimtevaart, medische en veiligheid en beveiliging.

Inleiding

Wat is FBG en hoe werkt een FBG-sensor?

Fiber Bragg Gratings (FBG's) worden gemaakt door laterale blootstelling van een optische vezel met een periodiek patroon van intens laserlicht. Het gegenereerde patroon zal worden vertaald in een permanente brekingsindexverandering in de vezelkern die een rooster vormt. De resulterende FBG fungeert als een golflengte-selectieve spiegel voor één verschillende golflengte (Bragg-golflengte).


Door een vezel met verschillende FBG's bloot te stellen met breedbandlicht, reflecteert elk rooster een bepaalde hoeveelheid licht op een andere Bragg-golflengte die spectraal kan worden gedetecteerd. Als de FBG-vezel wordt gemanipuleerd door variaties van rek en temperatuur, wordt een verschuiving van de Bragg-golflengte gemeten, die kan worden gebruikt om rek-en temperatuurwaarden zeer nauwkeurig te berekenen. Uit de basisfunctionaliteit van het meten van spanning en temperatuur en vele andere parameters zoals kracht, druk, versnelling, trillingen en verplaatsing kunnen bovendien worden afgeleid.


Optische vezelsensoren bieden onmiskenbare voordelen, zoals hoge vermoeidheidslimieten, multiplexing en immuniteit voor elektromagnetische interferenties. Met onze verscheidenheid in hoogwaardige Fiber Bragg Grating sensoren, kunt u spanning, kracht, temperatuur, druk en vorm meten.


Algemene voordelen van FBG-sensoren

  • FBG's zijn immuun voor elektromagnetische interferentie (zelfs verlichtende interferentie)

  • FBG's zijn intrinsiek passief (geen elektrisch vermogen nodig) en kunnen daarom worden gepositioneerd in hoogspannings-en potentieel explosieve atmosfeergebieden.

  • Aangezien FBG's geen stroom verbruiken, is er ook geen zelfverwarmend effect dat van cruciaal belang kan zijn bij het meten van laag warmtegeleidende materialen.

  • FBG's kunnen over grote afstanden worden uitgelezen, zonder dat er versterkingsmiddelen aan de gang zijn (>20km)

  • Meerdere FBG's (>20) kunnen in serie op één enkele optische vezel worden gecontroleerd, er is geen retourvezel nodig. Speciale ondervragingstechnieken maken het zelfs mogelijk om meer dan 1000 FBG-sensoren op een enkele vezel te hebben.

  • Vanwege de aard van het glas vertonen FBG's een goede corrosiebestendigheid.

Voordelen

Gemakkelijk te hanteren

  • Compatibel met telecomvezel voor langeafstandsmetingen

  • Eenvoudige installatie resulterend in lagere installatiekosten

  • Robuuste ontwerpen

Configureerbaar

  • Selecteerbare golflengten, kabeltypes en connectoren

  • Meerdere sensoren geassembleerd in arrays met gesplitste connectoren voor snelle installatie

  • Kale vezels met meerdere FBG

Veelzijdig

  • Diverse sensorformaten

  • Hoge spanning en hoge weerstand tegen vermoeidheid

  • Van eenvoudige FBG tot complexe sensorontwerpen

  • Versterkt of diëlektricum voor toepassingen in verschillende gevaarlijke gebieden

Wat we aanbieden

De nieuw ontwikkelde optische sensorlijn van T & S maakt grote rekmeetbereiken mogelijk bij verhoogde stabiliteit op lange termijn. Het is de ideale keuze voor structurele gezondheidsmonitoring vanwege de snelle en eenvoudige installatie en de weerstand tegen omgevingsomstandigheden zoals vochtigheid, roest en zout, zelfs over extreem lange afstanden.


De compatibiliteit met standaard telecomkabels maakt deze sensoren zeer kostenefficiënt-vooral voor middelgrote tot hoge kanaaltoepassingen! De sensoren zijn gebaseerd op de Fiber Bragg Grating-technologie en bieden optische sensoren voor metingen van spanning, temperatuur, verplaatsing, trillingen en druk enz.


Kies individuele sensoren of selecteer een groep sensoren die op dezelfde lijn zijn aangesloten voor het gemak van installatie.

In de komende toekomst speelt glasvezel detectie een steeds belangrijkere rol en neemt een groter aandeel in Internet of Things, gebaseerd op welke slimme stad, slim verkeer, slimme medische behandeling, smart home en dergelijke kunnen geleidelijk worden gebouwd, terwijl FBG sensing zeker een onmisbare deelnemer is. T & S is Fiber Optical Sensing Engineering R & D Center in de provincie Guangdong, dat zich richt op de ontwikkeling van FBG-detectie en de toepassing ervan. T & S heeft nu tientallen succesvolle exclusieve cases, zowel in binnen-als buitenland, met name op het gebied van smart grid, olie en gas-IoT en treinverkeerssystemen.


FBG Temperatuursensor

De reflectiegolflengte van de FBG (Bragg-golflengte) is afhankelijk van de rasterkarakteristieken (periode, modulatie) en wordt beïnvloed door omgevingsomstandigheden zoals spanning en temperatuur. In het geval van temperatuurdetectie is de Bragg-golflengte een functie van de temperatuur. Deze temperatuurafhankelijkheid is het gevolg van veranderingen van de brekingsindex van de vezel en van thermische uitzetting van het glasmateriaal.


FBG Druksensor

FBG-sensoren zijn zeer geschikt voor drukmetingen in verschillende uitdagende omgevingen in de medische markt, procesindustrie of de olie-en gassector. Ze bieden veel voordelen zoals elektromagnetische immuniteit, klein formaat, mechanische robuustheid en niet-brandbaarheid vanwege het gebruikte glas. Bovendien bieden FBG-sensoren de mogelijkheid voor multiplexed drukmeting, bijvoorbeeld samen met medische katheters of in boorgaten voor olie-en gasexploratie.


FBG Stamsensor

Van fiber Bragg Gratings is bekend dat ze een stabiele en betrouwbare golflengterespons hebben als functie van de toegepaste spanning. FBG's krijgen daarom steeds meer aandacht op het gebied van rekmetingen.


FBG Verplaatsingssensor

T & S-verplaatsingssensor is een robuuste Fiber Bragg Grating (FBG)-sensor die is ontworpen om lineaire verplaatsing op verschillende soorten structuren te meten. De sensor gebruikt twee FBG's voor effectieve temperatuurcompensatie. Het kan worden gebruikt in een groot aantal bewakingstoepassingen, zoals het ondersteunen van muren, brugpalen of gebouwen.

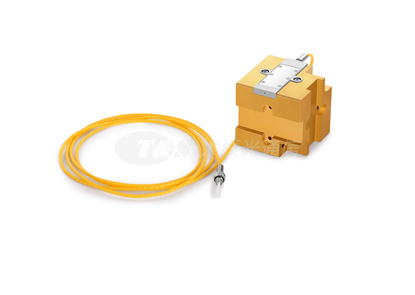

FBG-trillingssensor

T & S FBG-trillingssensor is een zeer nauwkeurige trillingssensor die is afgestemd op het meten van acceleratie bij verschillende frequenties van 0 tot 50Hz.

De FBG-trillingssensor kan worden gebruikt in een groot aantal bewakingstoepassingen waar laagfrequente, maar relevante amplitudetrillingen aanwezig zijn, waaronder het meten van door belasting veroorzaakte trillingen van civiele structuren en omgevingskabeltrillingen.


Selecteer uw optische ondervragers

T & S biedt een compleet productportfolio voor uw detectietoepassing: van de sensoren (spanning, druk, temperatuur, trillingen en verplaatsing) tot optische ondervragers tot monitoringoplossingen.
