FBG optische Bragg roostersensoren

Als glasvezelsensor heeft een FBG-sensor alle voordelen die gewoonlijk aan deze apparaten worden toegeschreven, zoals weinig verlies ten opzichte van de vezellengte, immuniteit voor elektromagnetische en radiofrequentie-interferentie, klein formaat en gewicht, intrinsiek veilige werking in omgevingen die worden gekenmerkt door gevaarlijke materialen, hoge gevoeligheid en betrouwbaarheid op lange termijn. Bovendien onthult de Bragg-rastertechnologie van vezels een inherente seriële multiplexcapaciteit en het vermogen om absolute metingen te leveren zonder dat er verwijzingen nodig zijn. Dit maakt het een natuurlijk alternatief voor conventionele elektrische detectietechnologieën.

FBG optische Bragg raspen sensoren te koop

FBG optische sensoren kunnen worden ingezet in ruwe omgevingen, waaronder hoge temperatuur, hoge straling, hoog vacuüm, hoge druk en lage temperatuur, zoals stroomtransformatoren, schakelkasten en andere hotspotbewaking van elektrische apparatuur; high-power generator trillingen en temperatuur monitoring; bewaking van windbladen; controle van de spanning op de brandstoftank van vliegtuigen; bewaking van spanning, temperatuur en verplaatsing van thermische kernreactoren; ruimtevaartuig monitoring en ga zo maar door. Als professionele fabrikant van Bragg-vezelroosters kan T&S u hoogwaardige sensor-FBG leveren tegen redelijke prijzen, onze productielijn omvat FBG-reksensor, FBG-temperatuursensor,fiber bragg raspen druksensor, enz. T&S levert FBG-sensoren tegen de beste FBG-sensorprijs. Laat gerust een bericht achter.

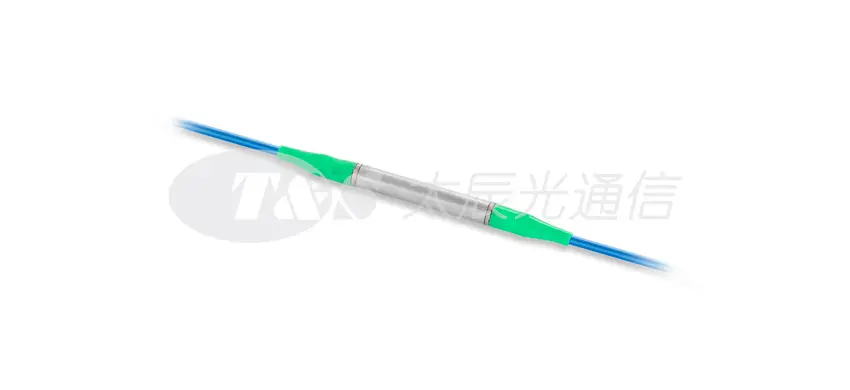

FBG-temperatuursensor

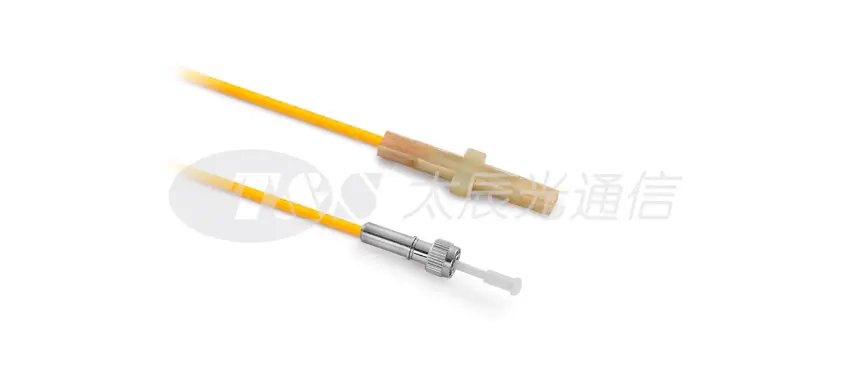

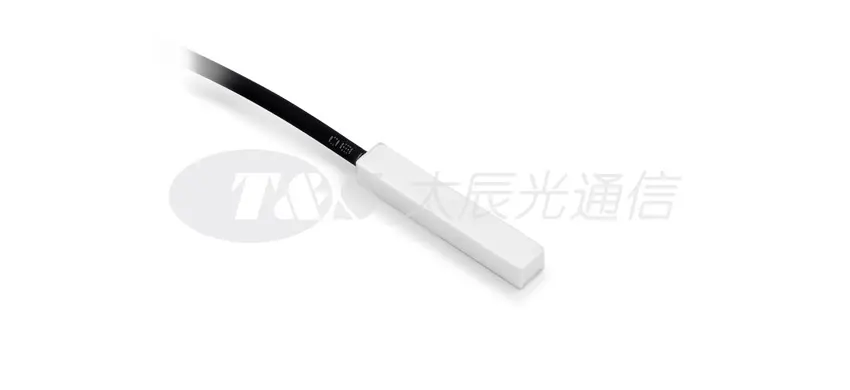

  • Vezel Bragg Rooster Temperatuursensor t09 vezel Bragg rooster temperatuursensor string T10 vezel Bragg rooster temperatuursensor T14 voor olie-ondergedompelde transformator

Bekijk meer
FBG-temperatuursensor

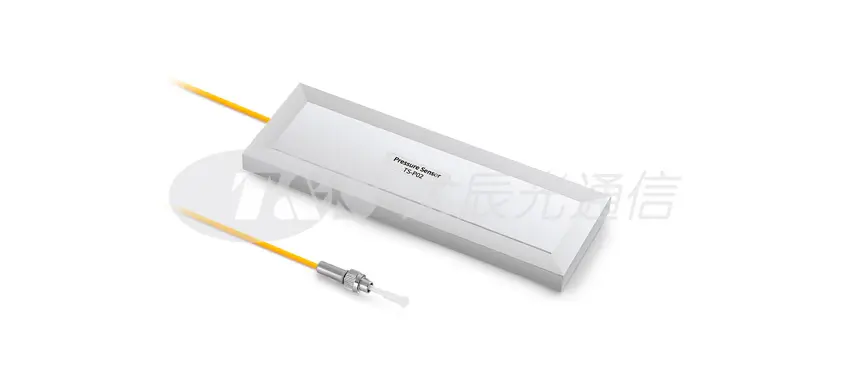

FBG Druksensor
  • Fiber Bragg Rooster druksensor meetbereik van 70kN olie-ondergedompelde transformatorwikkeling klemkrachtmeting/geïnstalleerd bij de positie van de drukschoen

Bekijk meer
FBG Druksensor

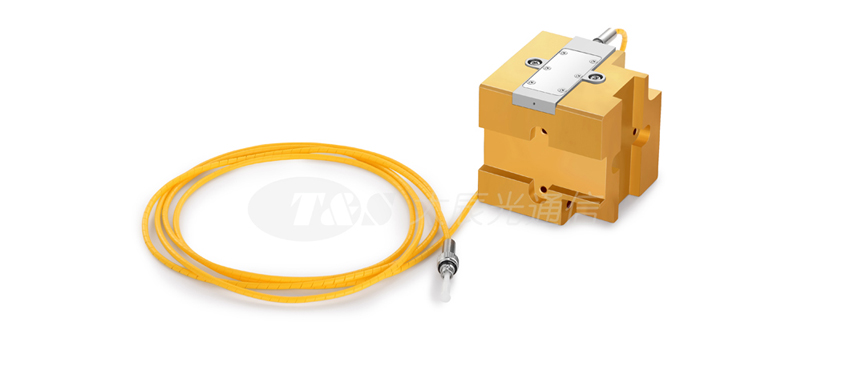

FBG Trillingssensor

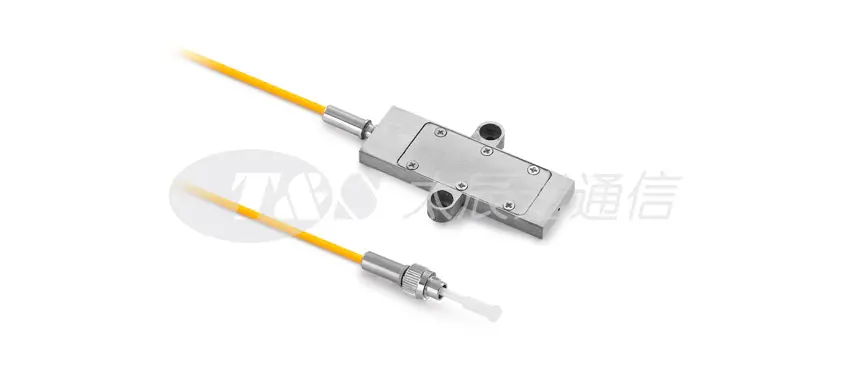

  • Fiber Bragg Raspen vibratiesensor

  • Gratis van elektromagnetische interferentie

  • Uitstekende isolatieprestaties

  • Goede amplitude-frequentiekarakteristiek

  • Hoge meetfrequentie dc-500hz, eenvoudig te installeren

Bekijk meer
FBG Trillingssensor
FBG-reksensor

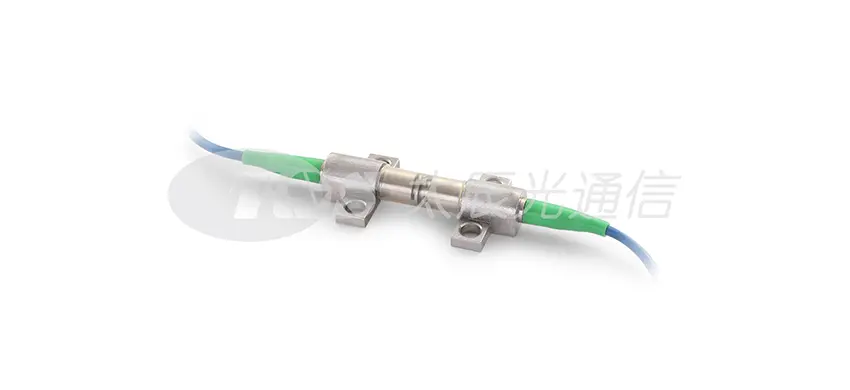

  • Fiber Bragg Roosterreksensor S03 S04 gebruikt in ingebedde betonnen constructiehelling

  • Bewaking van de gezondheid van de stuw, rekmeting microtrillingen

  • Meetbereik vervorming 5000 micro

  • Strain nauwkeurigheid 5 micro

  • Strain kan worden aangepast met temperatuurcompensatie

Bekijk meer
FBG-reksensor

Classificatie van optische sensoren FBG

FBG-reksensor werkt op dezelfde manier als de temperatuursensor. De golflengte reageert op de uitgeoefende spanning. Deze Fiber-optic Bragg Grating-sensoren zijn direct aan het oppervlak van de metalen structuur gepuntlast met een beschermende siliconen hoes.

• Temperatuursensoren reflecteren golflengteverschuivingen als reactie temperatuur verandert. Temperatuursensoren worden beschermd door een kleine stalen behuizing en dit type FBG-sensor kan eenvoudig worden geïnstalleerd in elke structuur of elk materiaal zoals beton en dergelijke.

• Druksensoren meten de relatieve druk of het niveau van vloeistoffen en gassen in afgesloten buizen, tanks, vaten en pijpleidingen.

• Verplaatsingssensor meet de grootte van de vervorming van verschillende structuren. Deze Fiber Bragg Grating-sensoren worden meestal op het structuuroppervlak bevestigd om de afstandsverandering tussen twee ankerpunten te meten.

• Trillingssensor, ook bekend als de accelerator, is een sensor op maat gemaakt om versnelling bij verschillende frequenties te meten, die in de meeste gevallen structurele trillingen meet. De trillingssensor combineert een compact formaat en hoge weerstand tegen corrosie en ruwe omgevingen met langdurige betrouwbaarheid.

• Er zijn ook tiltmeter- en belasting-/gewichtssensoren die presteren gebaseerd op FBG-technologie.


FBG-sensorprincipe

FBG-sensortechnologie wordt toegepast op producten gebaseerd op geavanceerde fysica en technologie. Laserlicht gaat op een exact gedefinieerde manier door een vezelkern. Bragg-roosters zijn gefotolithografeerd op de kern van een stuk optische vezel en reflecties van dit rooster creëren een stabiele sensor. Veranderingen in spanning, druk, temperatuur, vibratie, versnelling, enz. over de vezel zullen een golflengteverschuiving en een verandering in de grootte van de reflecties veroorzaken. Door deze wijziging zijn zeer nauwkeurige metingen mogelijk, hetzij over een lange periode of in supersnelle gevallen.

De Fiber Bragg Grating-druksensor neemt FBG als meetelement. FBG reageert zeer goed op mechanische vervorming, maar ook op temperatuurveranderingen.

Wanneer de lichtstraal naar een Bragg-vezelroosterstructuur gaat, wordt alleen de specifieke golflengte van licht gereflecteerd door de brekingsindex. Deze golflengte is de zogenaamde Bragg-golflengte, en dit is eigenlijk wat ervoor zorgt dat het Bragg-rooster van glasvezel het meeste licht doorlaat terwijl het een bepaalde golflengte reflecteert.

FBG-druksensor kan ver van de ondervragers worden geïnstalleerd, die van toepassing is op het quasi-gedistribueerde systeem op basis van FBG, evenals op alle gedistribueerde systemen, maar het doel FBG-temperatuursensor heeft normaal gesproken een zeer snel antwoord en een laag warmtebehoud. Ze vereisen geen voeding, aarding en galvanische isolatie, en het werkt perfect onder slechte klimatologische omstandigheden en ruwe omgevingen.

FBG Optical Bragg Raspsensoren Veelgestelde vragen

Waar kunnen FBG-temperatuursensoren worden gebruikt?

Vanwege zijn goede isolatieprestaties, explosieveilige, waterdichte en anti-elektromagnetische interferentievermogen zijn FBG-temperatuursensoren bijzonder geschikt voor complexe toepassingen zoals vochtigheid, hoogspanning, olie enzovoort.

Heeft de FBG-sensor onderhoud nodig na installatie?

Na de installatie en het debuggen van de sensor FBG is er geen extra onderhoud nodig. U hoeft de FBG-druksensoren alleen te beschermen tegen beschadiging en breuk.

Optische rekstrookje - Hoe werkt het?

Hoewel voornamelijk gebruikt om spanning te meten, kan de Bragg-vezelroosterdruksensor in feite worden geïntegreerd in verschillende soorten transducers. Het kan de functies van het meten van temperatuur, versnelling of verplaatsing effectief uitvoeren. In vergelijking met de traditionele elektrische rekstrookjes heeft de sensor FBG geen stroom nodig. Werkend op basis van het licht dat zich door een vezel voortplant, zijn de FBG-druksensoren volledig passief en immuun. Er moet echter worden opgemerkt dat de FBG-sensoren normaal gesproken extreem temperatuurgevoelig zijn. De vezel zet uit als de temperatuur stijgt en krimpt als de temperatuur daalt. Het is dus belangrijk om ervoor te zorgen dat de temperatuurcompensatie naar de sensor FBG goed wordt uitgevoerd tijdens de werktijd.
